移动电源与BMS
移动电源参数
充电宝板子IP5328
充电宝100W IP5389

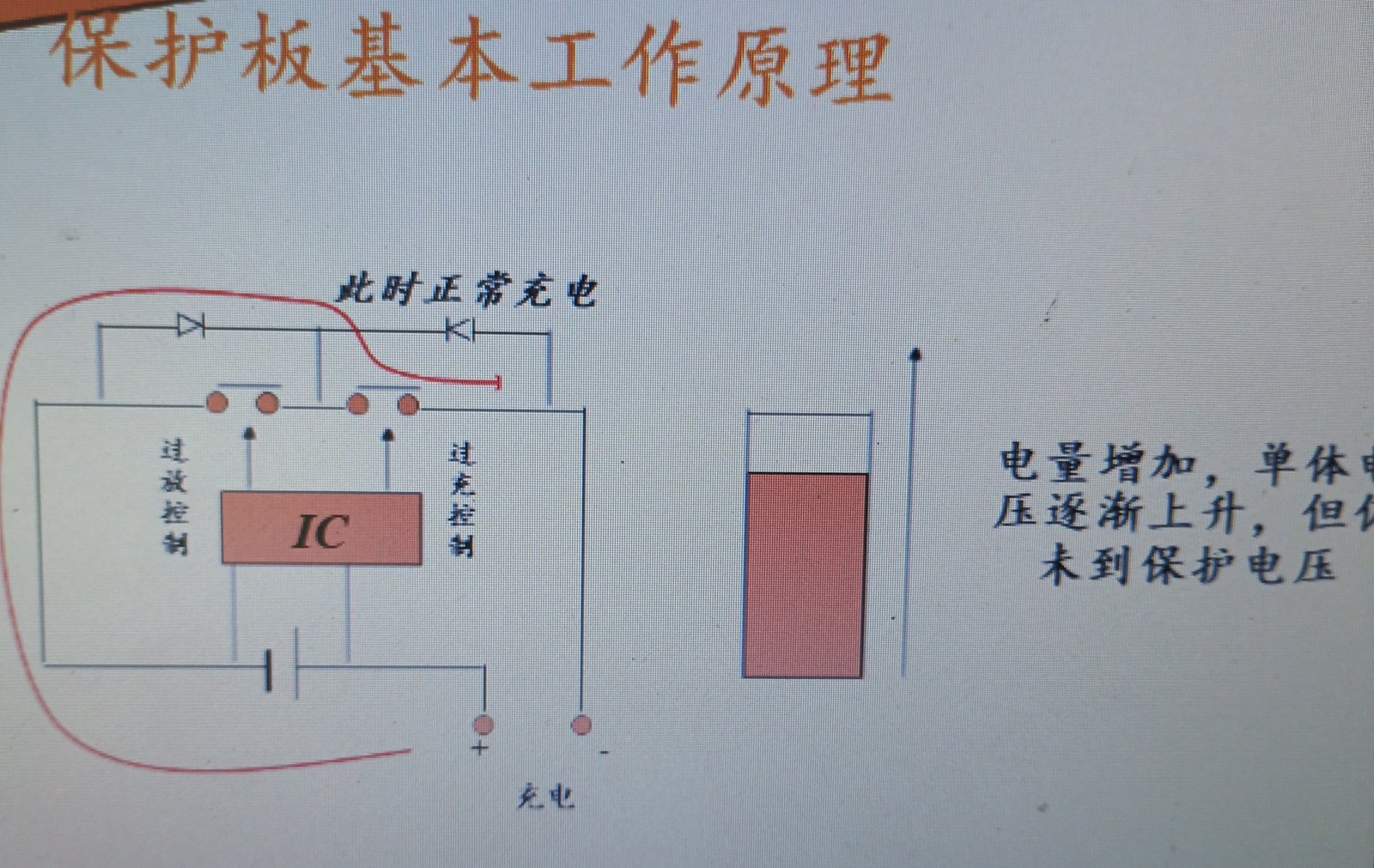

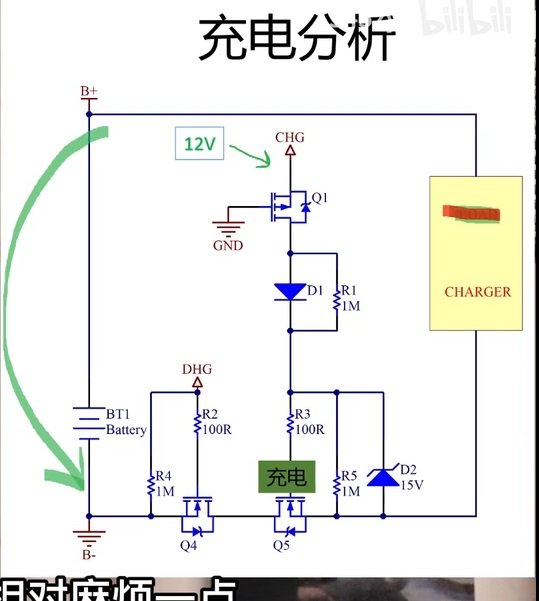

4串BMS
快充

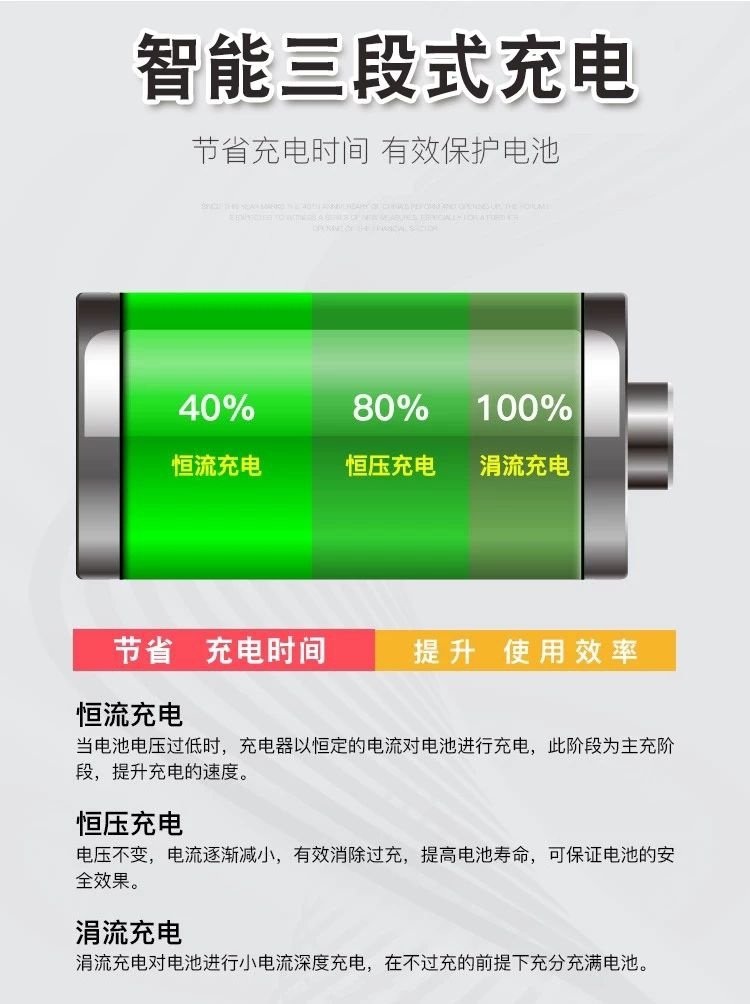

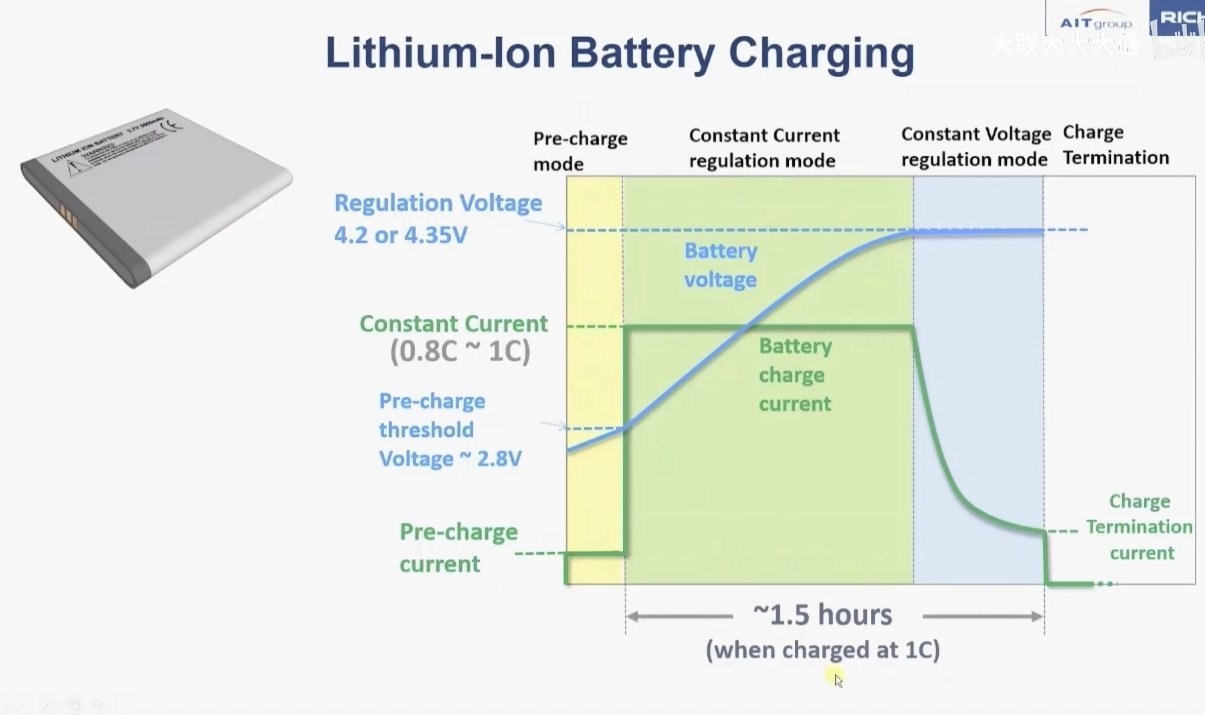

充电流程

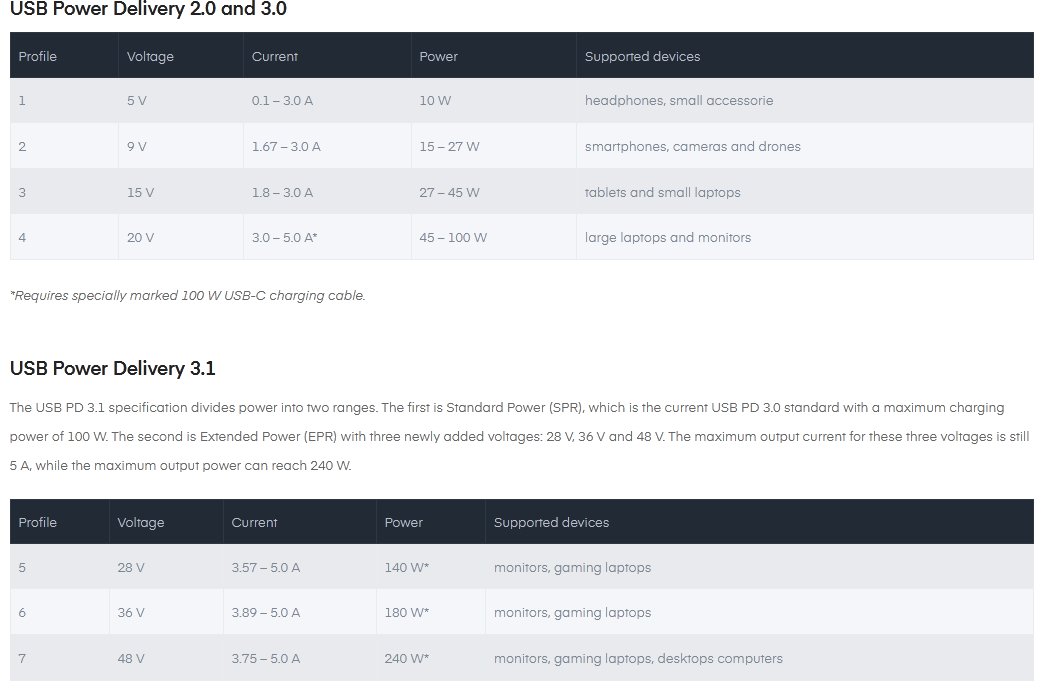

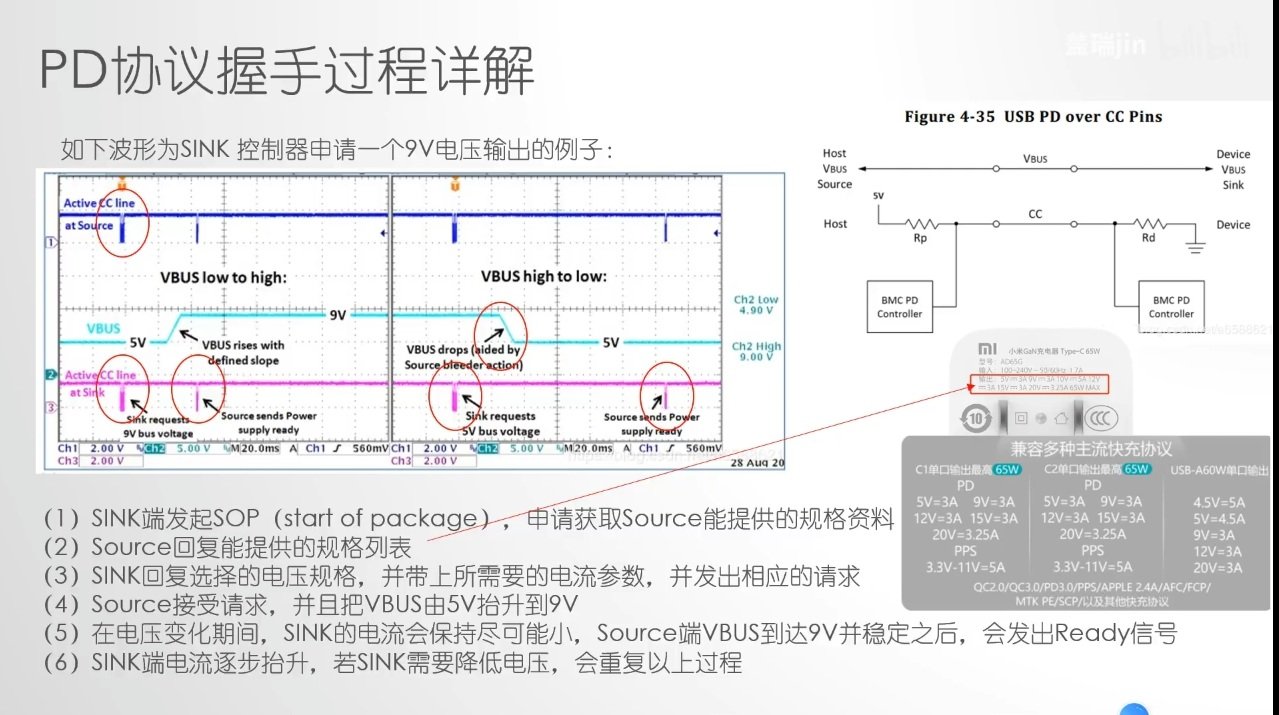

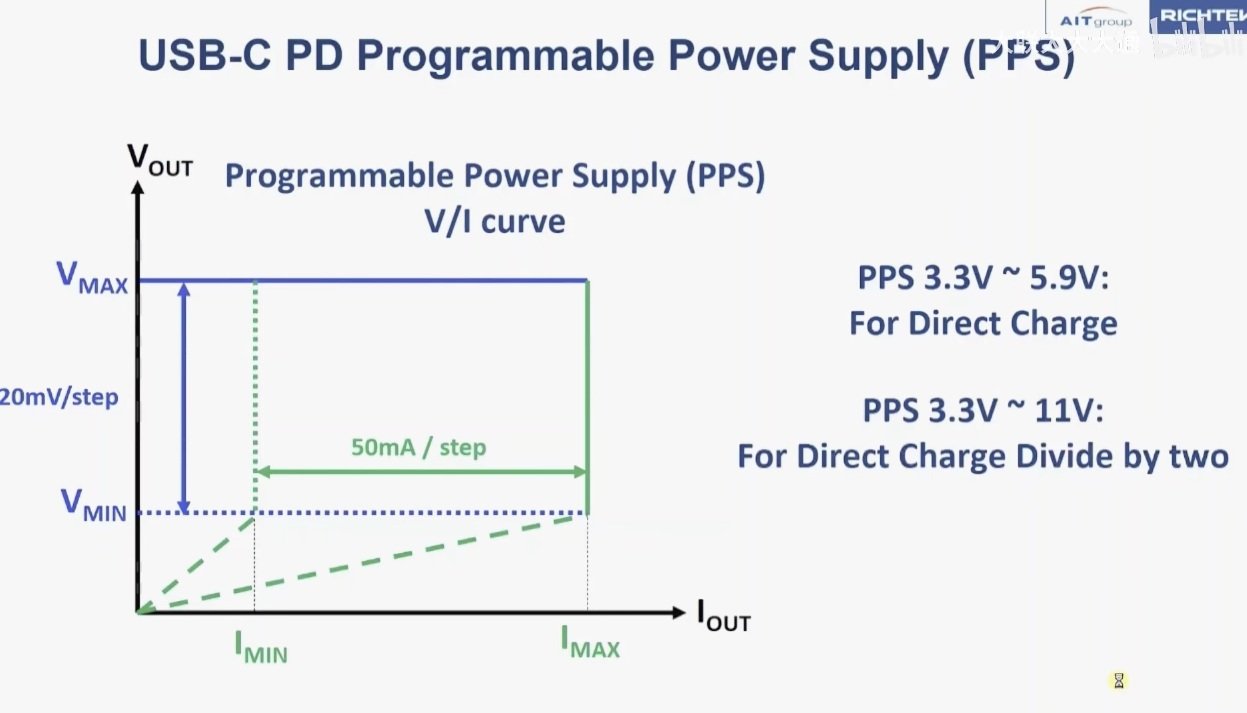

快充协议

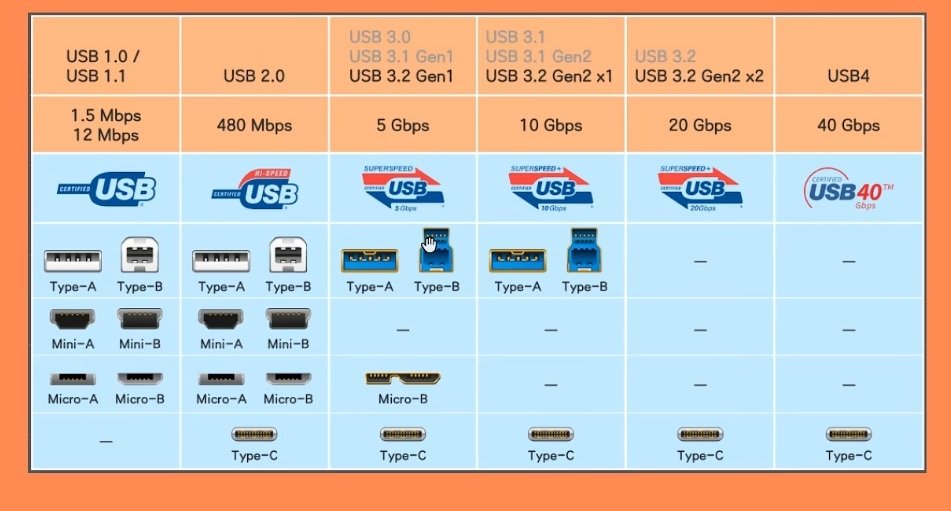

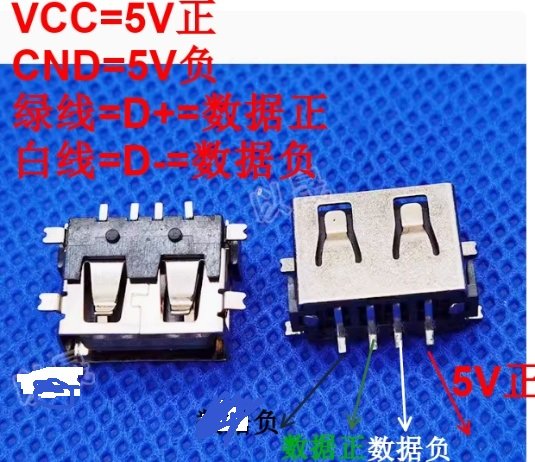

Type-C接口
母头/母座
公头/插头

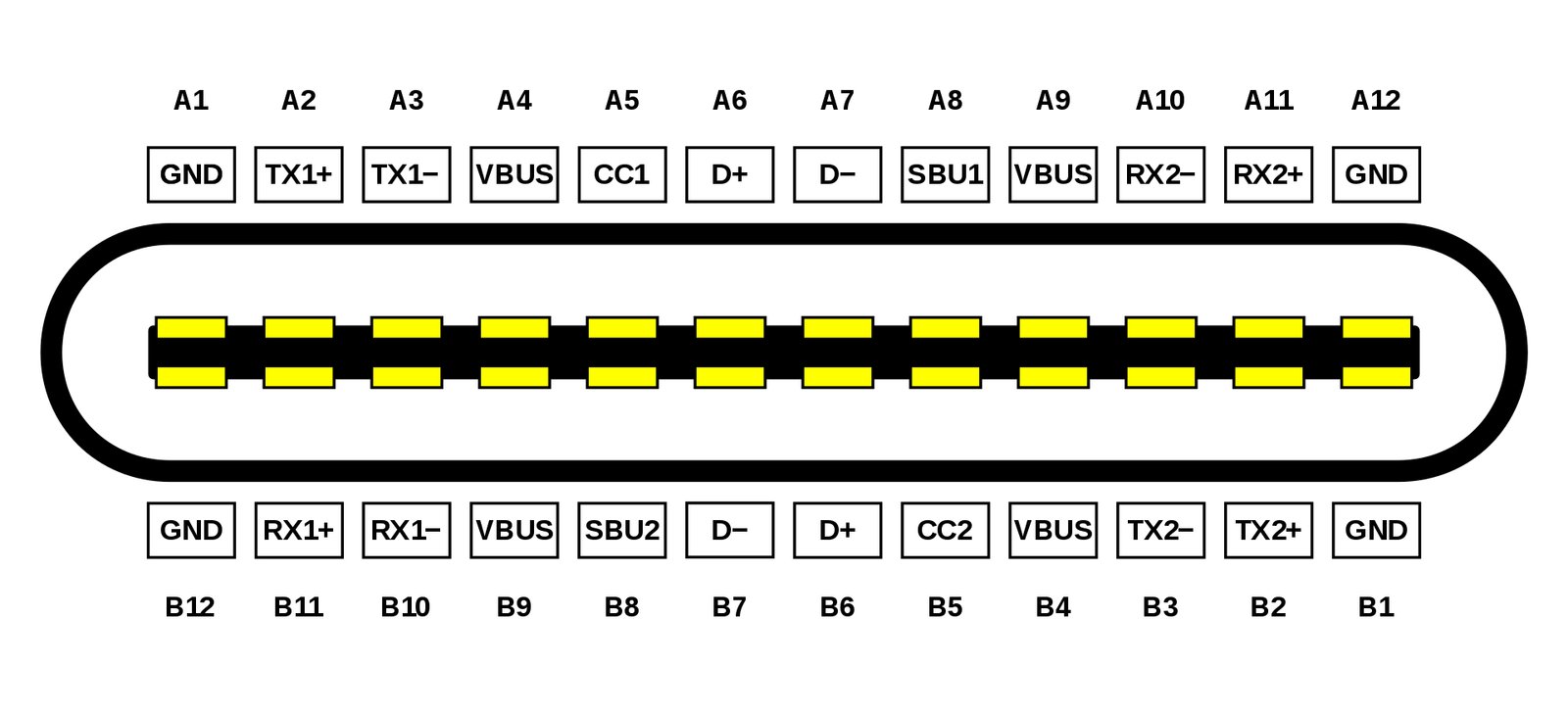

Type-c
XPD738 Demo

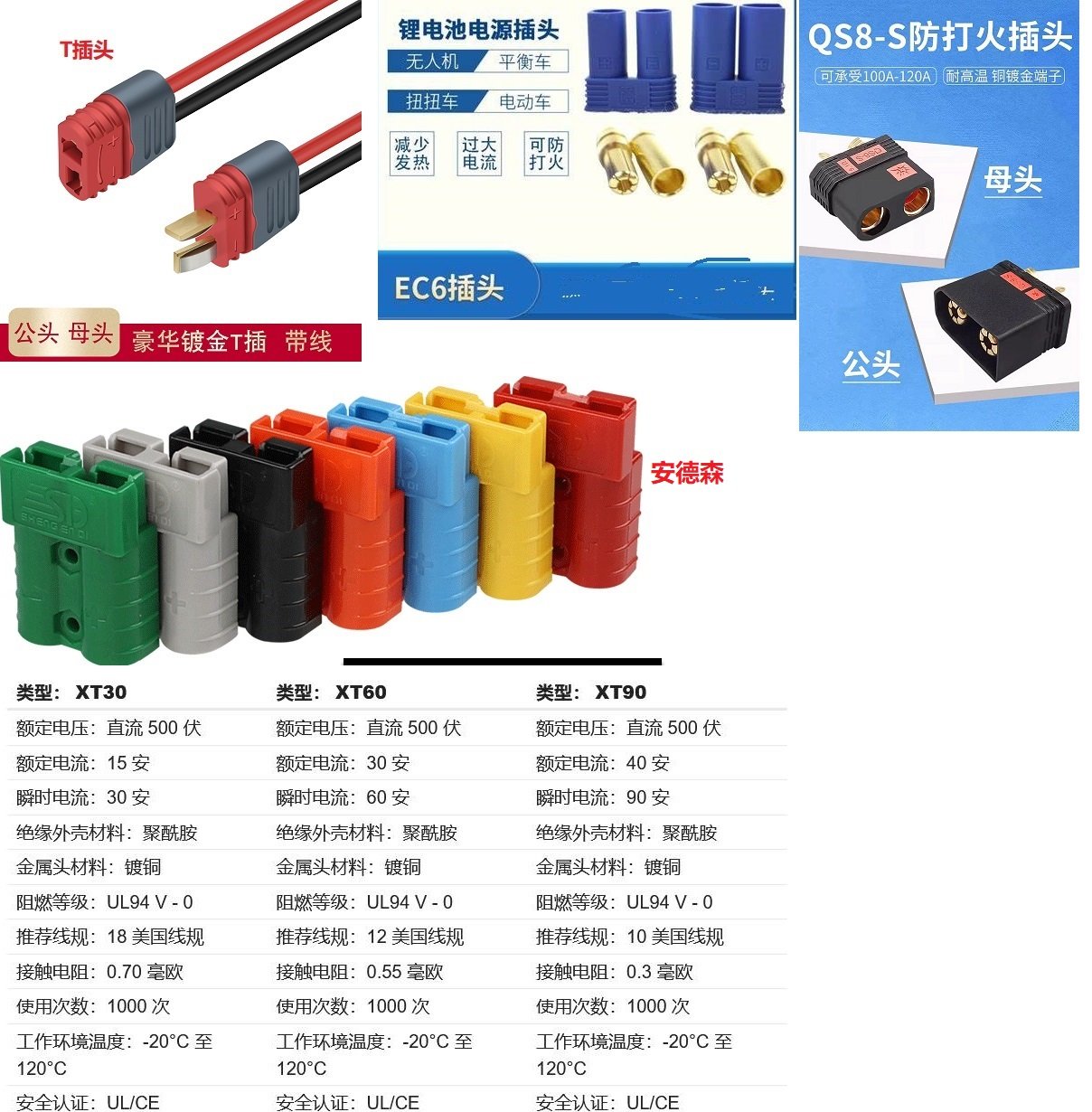

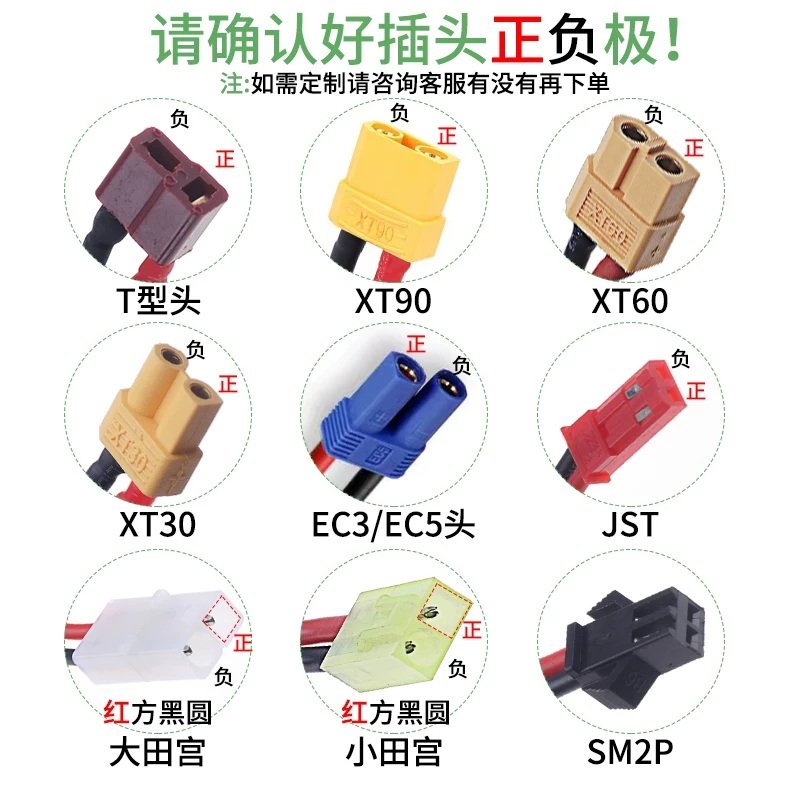

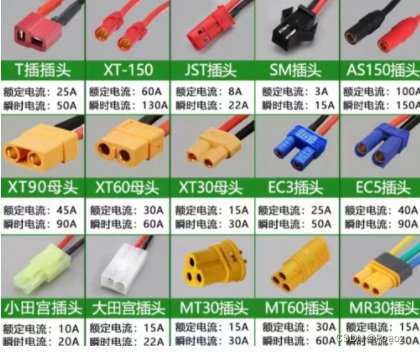

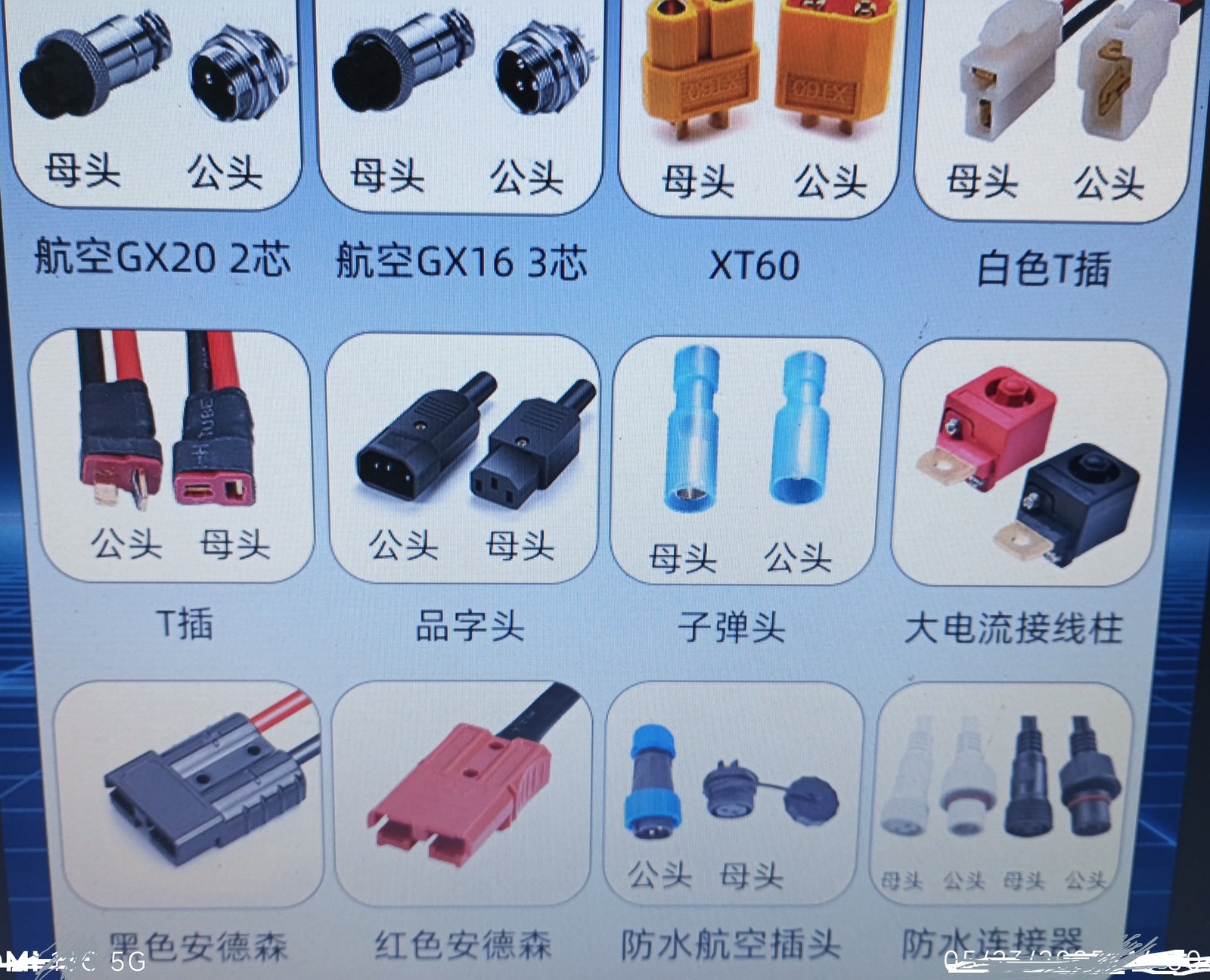

电池接口

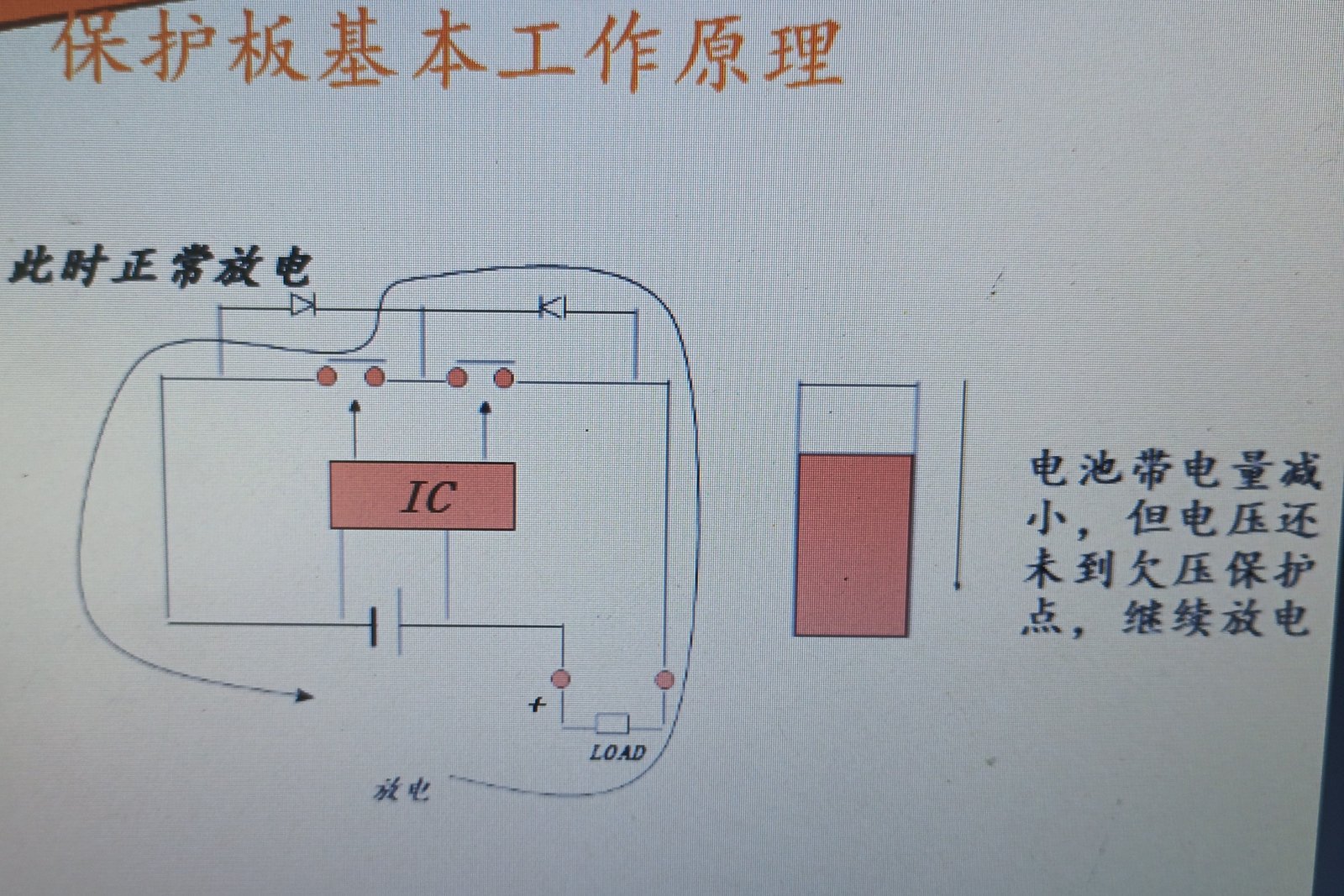

电池和BMS
电池参数
容量Ah
100A.h容量 可以提供2A电流 50小时 或者1A电流 100小时 或者5A电流 20小时
倍率
充放电倍率=充放电电流/额定容量
额定容量为100A·h的电池用20A放电时，其放电倍率为0.2C"
2C及以上为动力锂电池
放电电流计算：
3C的倍率，10AH的容量
放电电流：3*10AH=30A
瓦时
电压x容量=瓦时
48Vx10AH=480WH
480WH=0.48KWH=0.48度电
1KWH=1度电=3600*10^3J
额定电压
额定电压:开路电压48V 3.7Vx13串=48V
AH的定义
Q=I*t
1AH=1A1H=1A3600S=3600C
1个C等于6.24*10^18个电子的电荷量
1AH=3600C=36006.2410^18个电子的电荷量
100AH = 10036006.24*10^18个电子的电荷量
外形：
圆柱 直径*高度

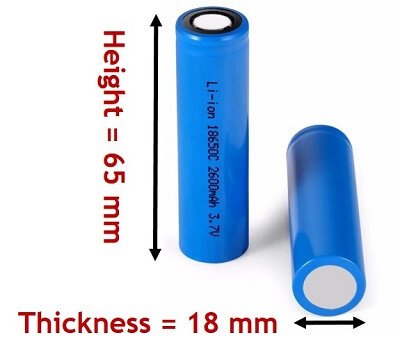

圆柱电池18650：直径18mm,高度65mm，一般在3500mAh
圆柱电池 26650 直径26mm 高度65mm，一般在4500mAh
圆柱电池 21700 直径21mm 高度70mm，一般在5000mAh
方形：
容量大 ，一般都大于50AH
电池分类
铅酸电池12V*4=48V
电池按正极材料来区分
三元
NCA：镍 钴 铝 技术高
NCM：镍 钴 锰 NCM811 NCM523（nickel cobalt manganese）
磷酸铁锂
LiFePo4：LFP
Lithium Iron Phosphate（磷酸盐)
Li Fe Po4

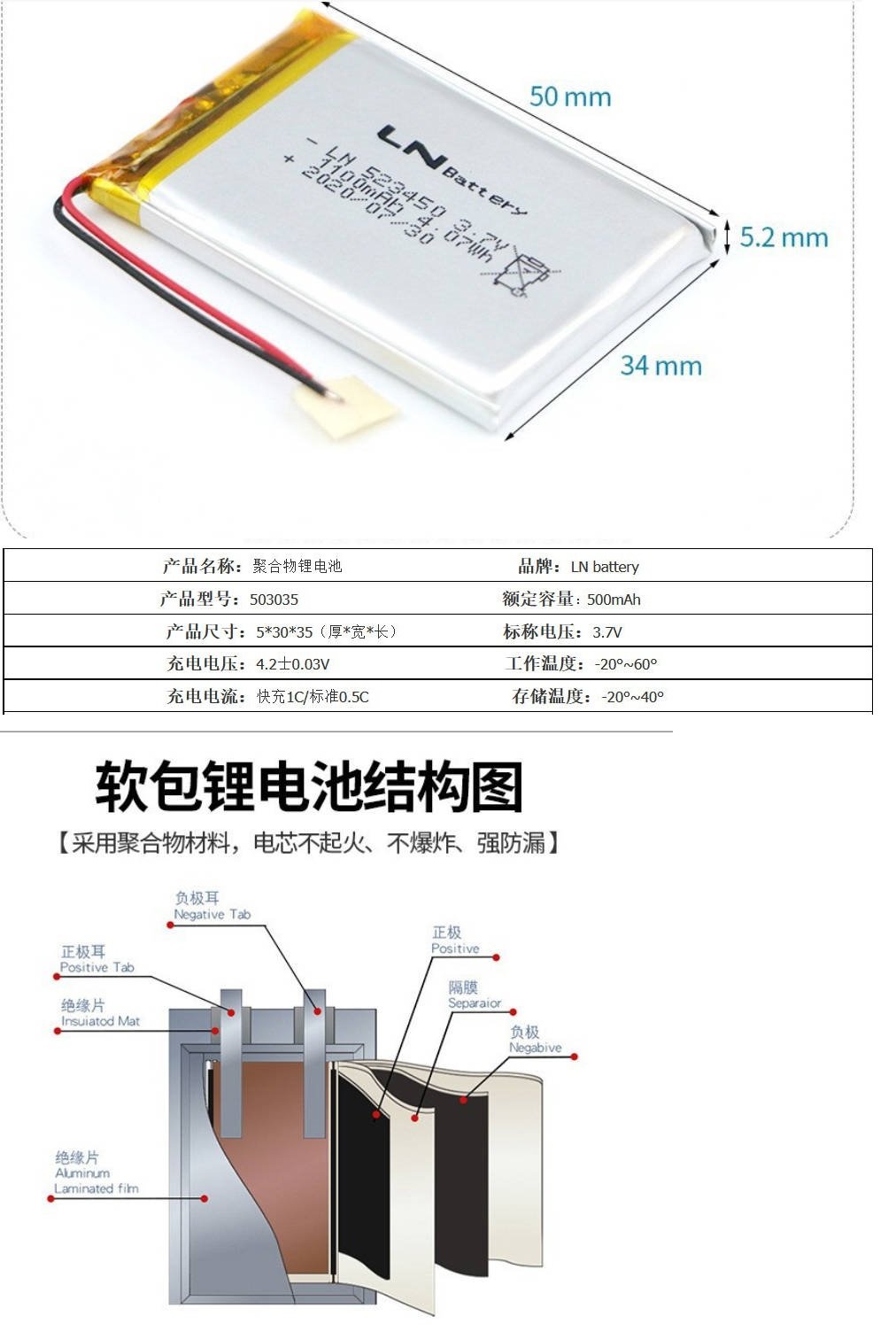

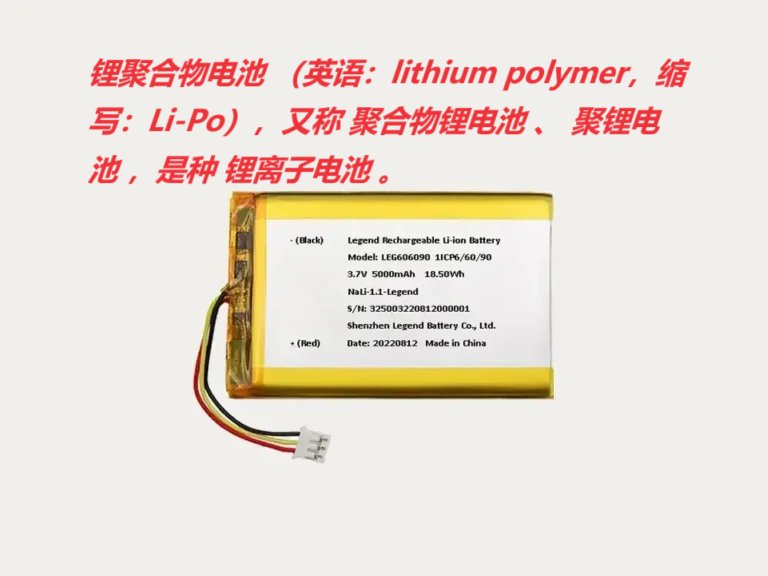

聚合物锂电芯Li-Po
聚合物锂电芯的满电电压有4.2V、4.35V、4.4V，甚至有4.45V的，一般来说4.35V或是以上的属于高压电芯，能量密度比较高，生产技术要求比较高，
价格相对也比较高，放电终止电压（停止放电的电压）看厂家规定，一般高于3.2V。现在市场上基本是满电电压4.2V的，标称电压3.7V的，终止电压是3.2V的，
这个技术门槛相对低些，应用普及也比较高，特别是现在市场上的3C类电子产品，使用的基本是普通的4.2V的锂电池。
磷酸铁锂电池
满电:3.65V 标称:3.2V 欠压:2.8V
三元锂电池
满电:4.2V 标称:3.7V 欠压:3V

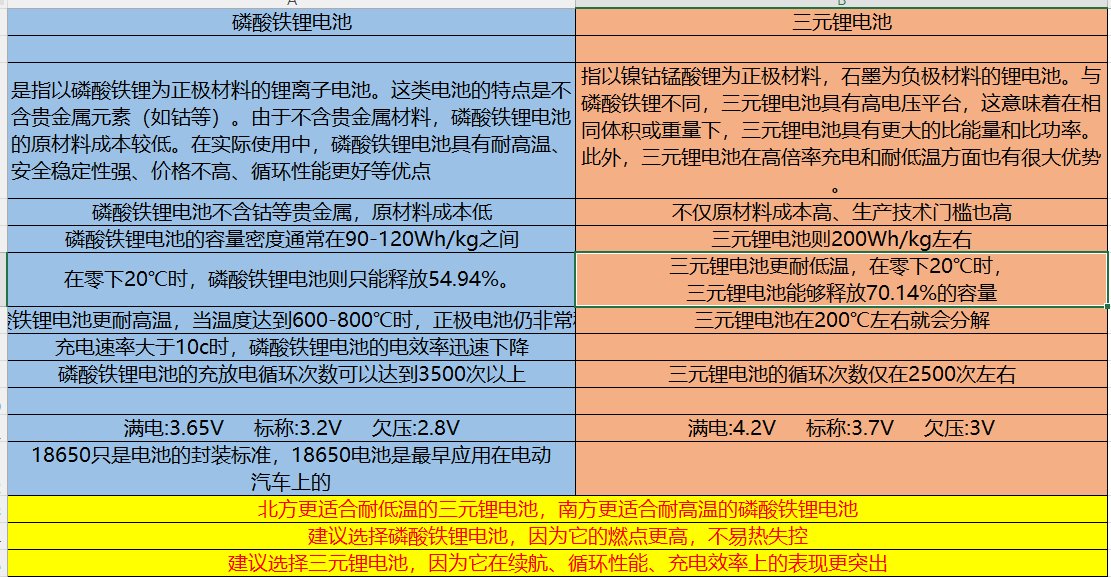

三元VS磷酸铁锂电池
移动电源（power Bank）
怎么测量移动电源的容量：
设置电子负载到电池模式，设置好电池的欠压是多少，放电电流是多少。负载仪到了欠压的电压，会自动停止，并记录AH
没有电池参数测量功能：
计时器+额定的放电电流CC

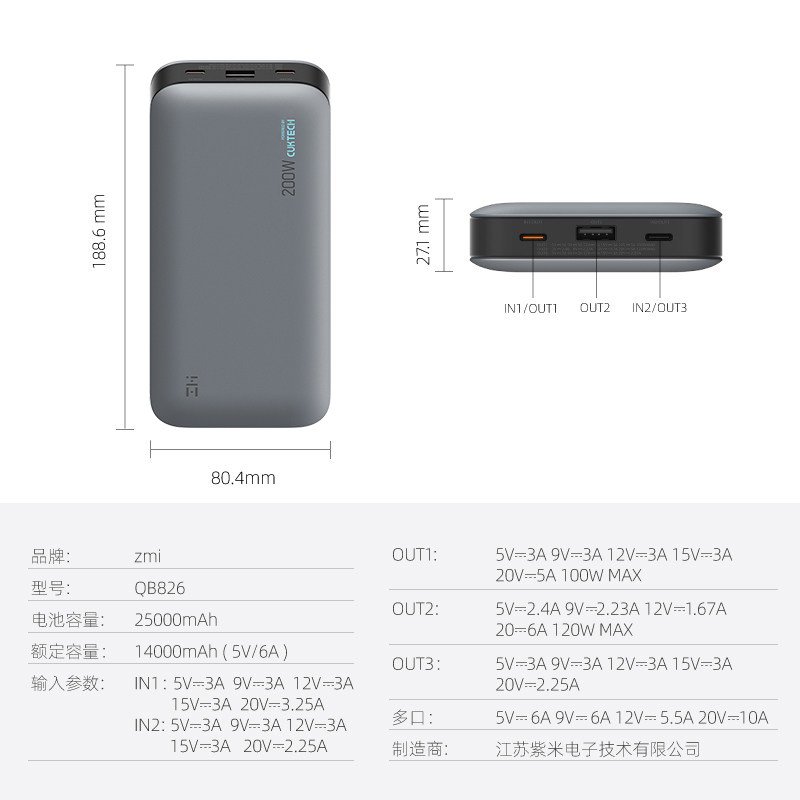

移动电源参数
电芯的容量：10000mAH 3.8V 38WH
额定容量：6500mAH（5V 2A）
理论转换 3.7V->5V的升压过程
38WH /5V= 7.6AH=7600mah
实际转换
6500mah/7600mah=85%
可以给手机电池充电几次？
手机电池4500mAH，3.7V
6500mah/4500mAH=1.4次
1度电可以给移动电源充几次？
1kwh=1000wh/38wh=26次

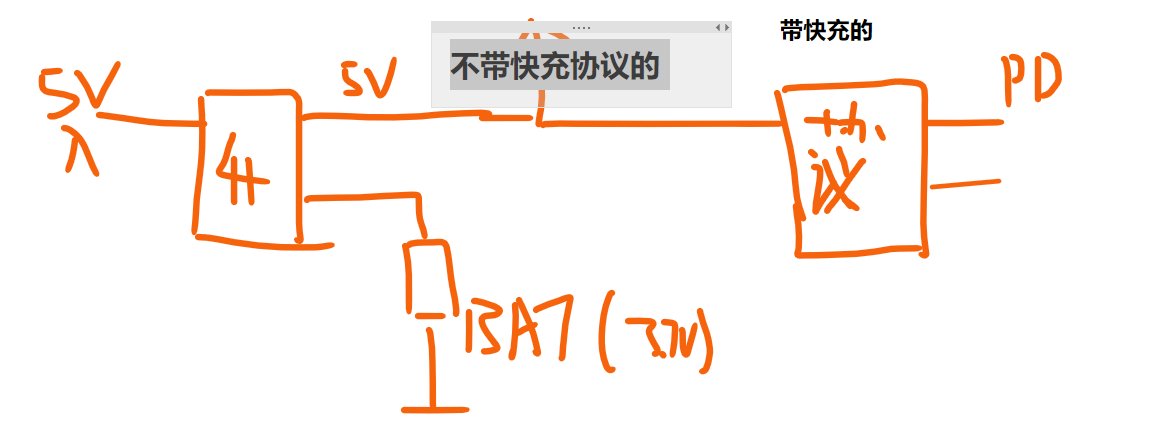

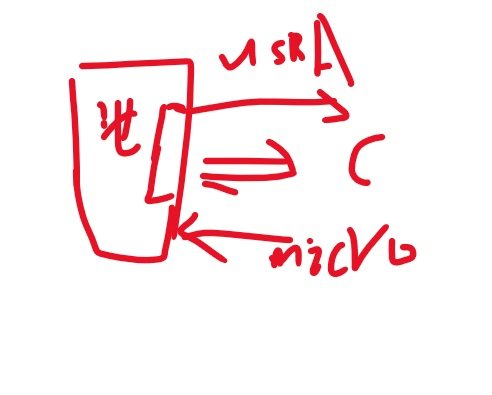

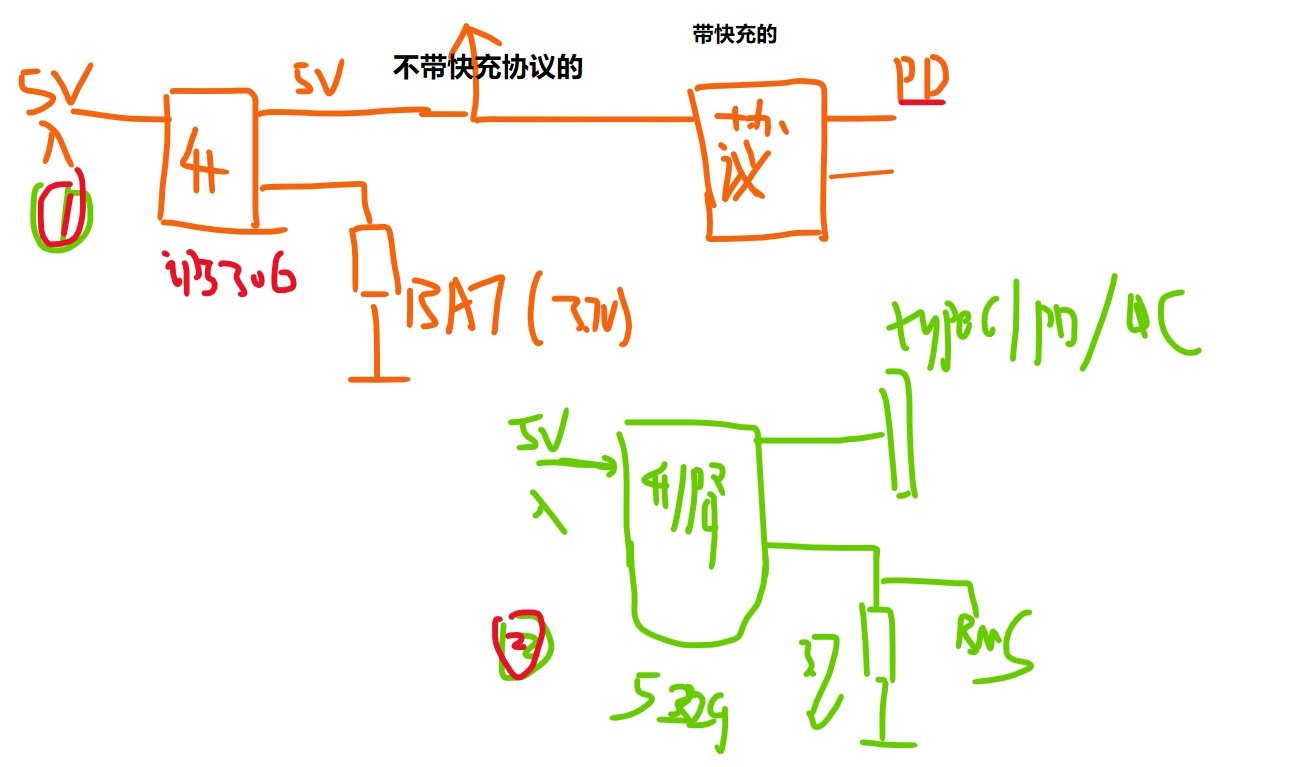

带快充的充电宝
Ip5306：只有充放电，没有协议
IP5328模块
IP5389开源的100W
双向快充充电宝
充电宝的充电功率
65W和100W
a:10000mAH 3.7V-----------65w充 4000mah
b:10000mAH 3.7V-----------100w充 4000mah
1：用100w充，电池要放更大的电流（boost升压，输出电压越大，输入电流越大），因此100w一般都用4串电池，减少输入需要的电流
2：ab都可以给手机充10000mah/4000mah次
3：ab给手机充电的次数是一样的，但是b方式充满4000mah速度更快，时间更短
丨
均衡技术

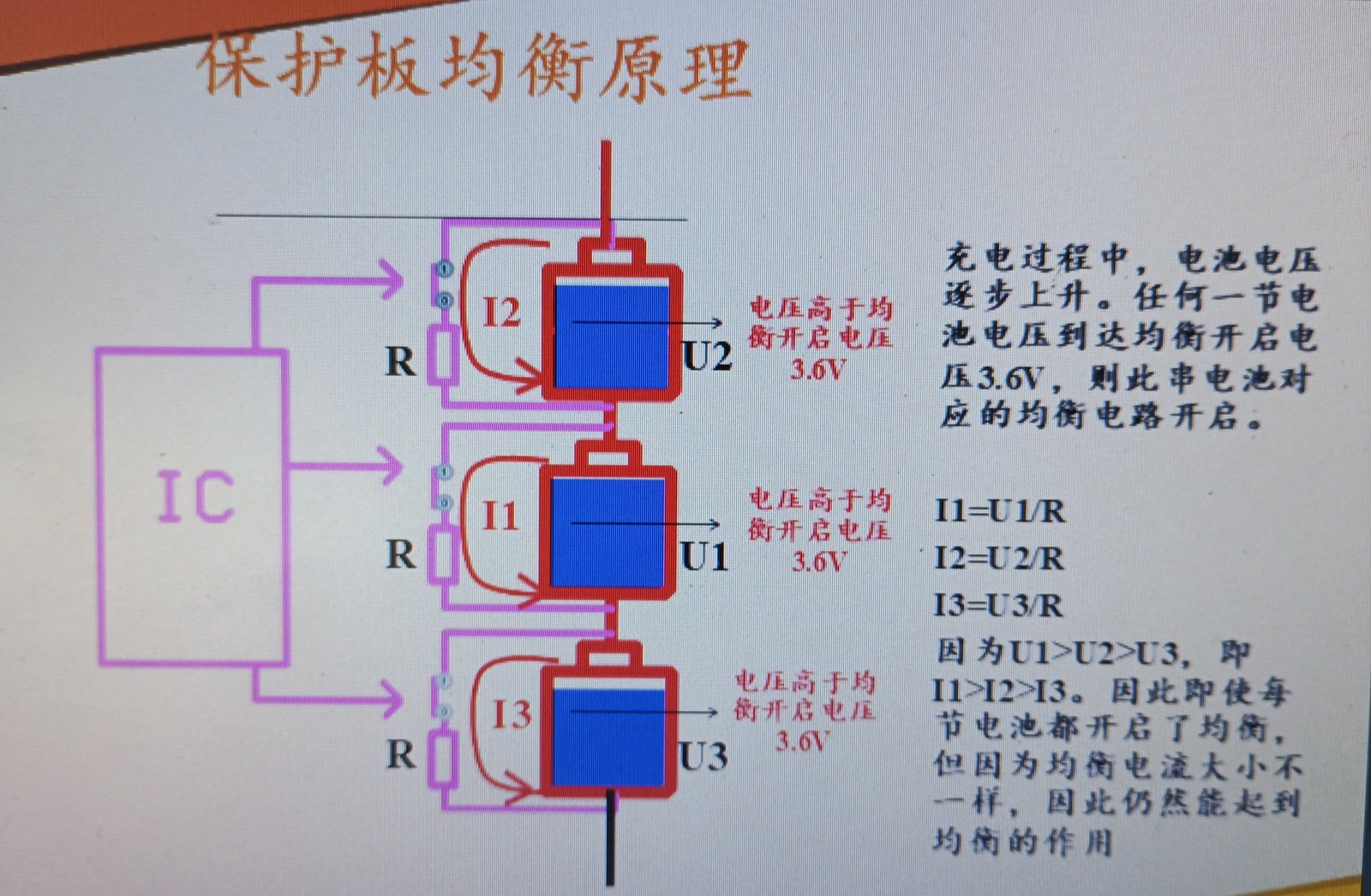

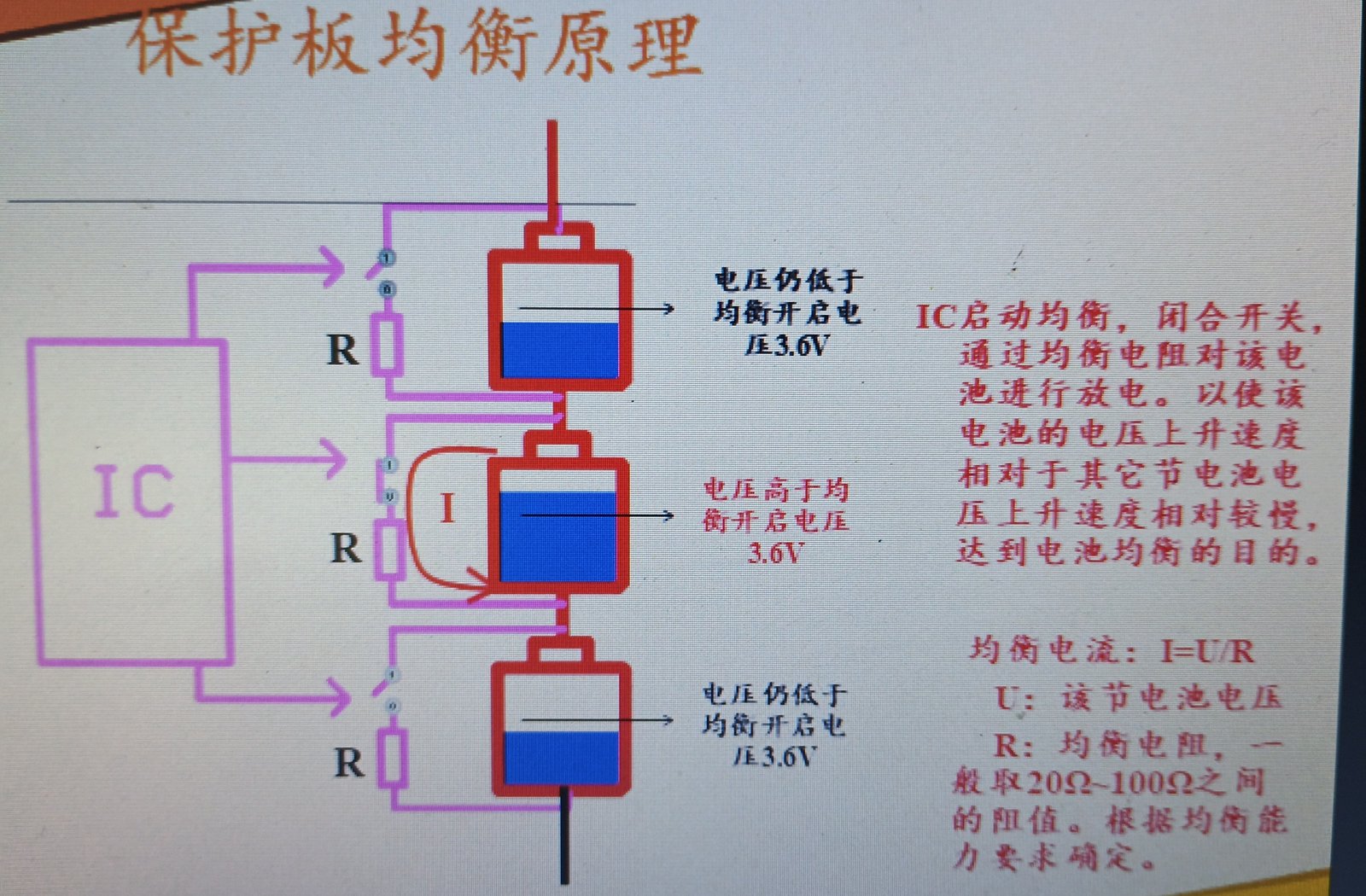

被动均衡
"假如锂电池组是一个木桶，而电芯就是组成木桶的一块块木板，由于制工艺和使用损耗的原因，使这个木桶的木板变的长短不一，参差不齐。
被动均衡，就是把所有木板都按照最短的那处长度锯短，这种方式简粗暴，效率高，但是木桶里剩下的水（容量）就变少了。（被动均衡采用电阻发热放电的方式，将高容量电池“多出的电量”进行消耗，从而达到均衡的目的。）
"
主动均衡
"主动均衡，就是把锯掉的边角料拿去补短的木板，使其达到一致，但是这个方式很麻烦，效率便低，但是木桶里剩下的水会比被动均衡的要多的多。
（主动均衡是将多余电量通过能量转移的方式转移到剩余容量高的电芯，使其电池一致性保持一致。）"

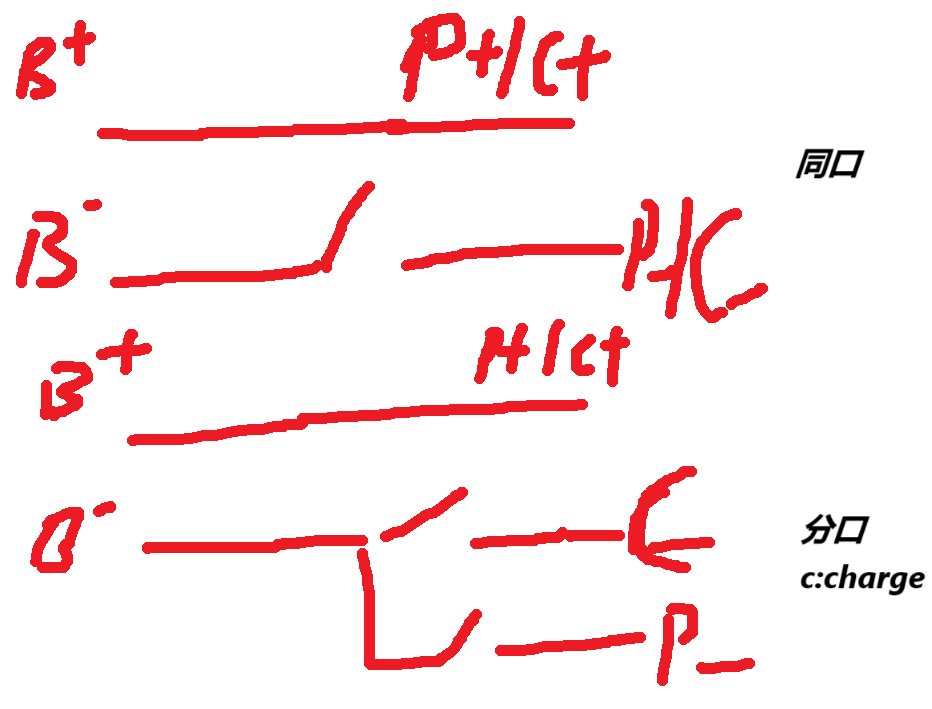

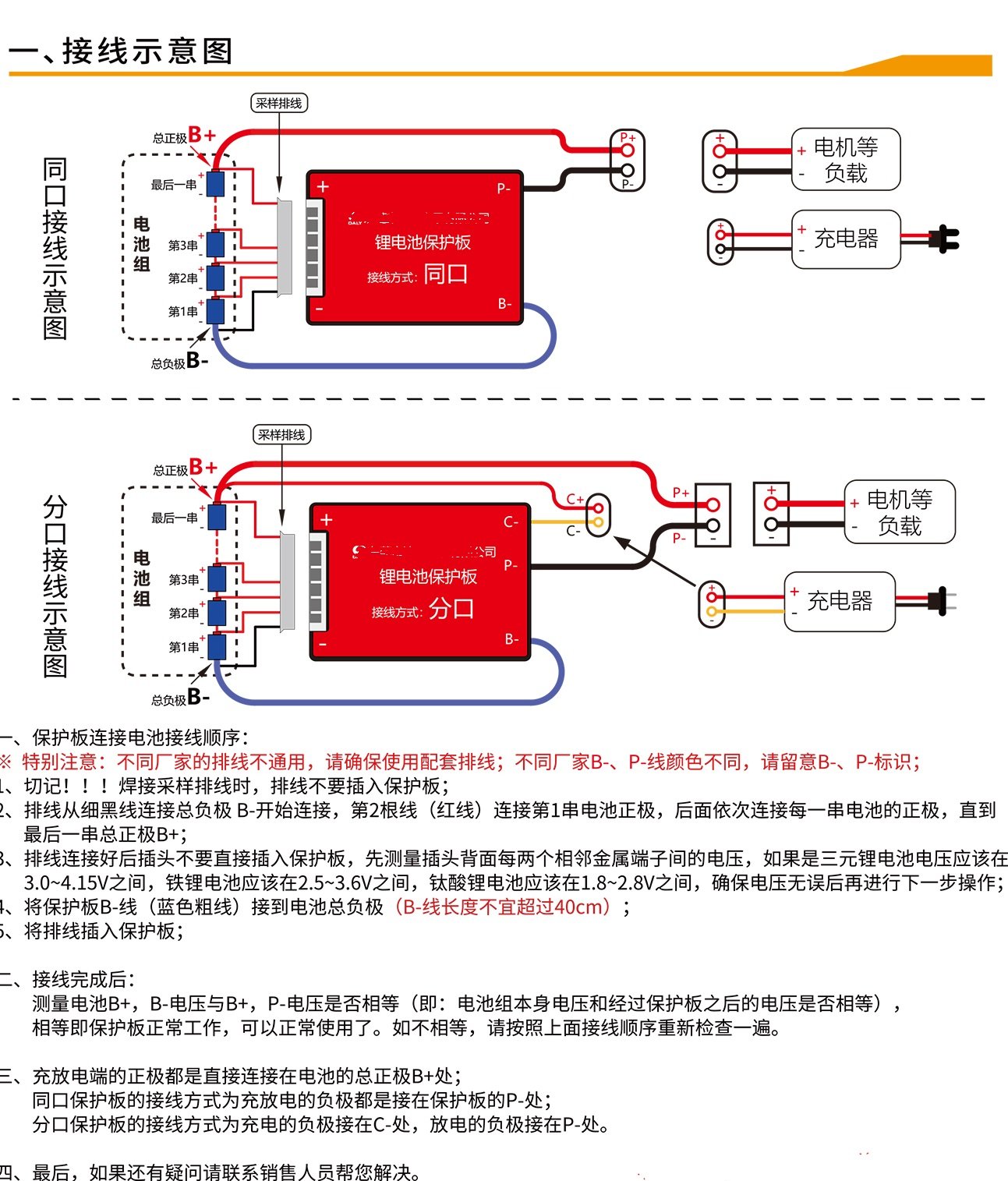

同口与分口
BMS文档
Sinowealth-SH367309
sinowealth_bms
光伏
光伏 Photovoltaic (PV) technology
